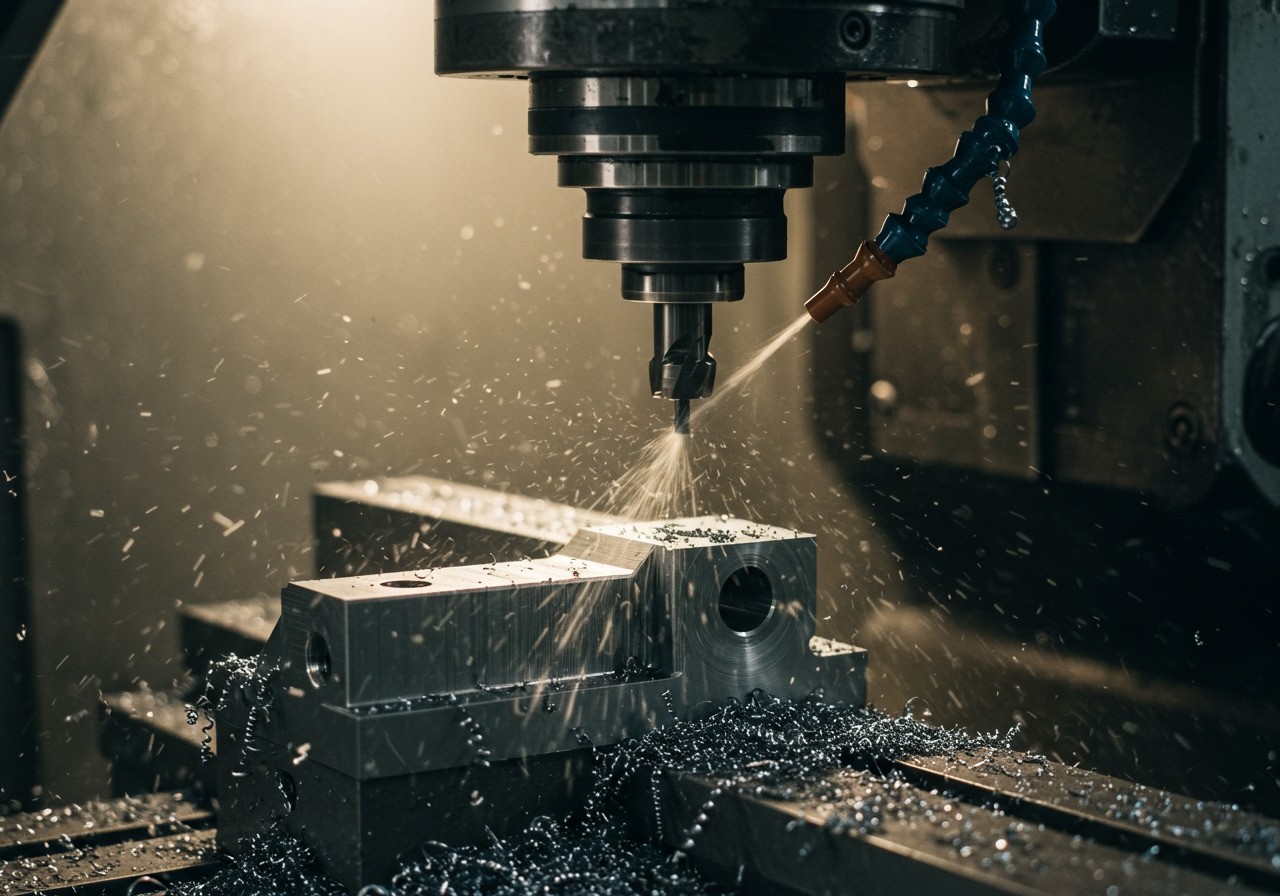

A marógép a fémmegmunkálás egyik legfontosabb, ha nem a legfontosabb eszköze. Képzeljünk el egy forgó kést, ami sorra szedi le a fémforgácsokat egy munkadarabról. Ez a „kés” a marófej, ami különböző alakú és méretű lehet, attól függően, hogy mit szeretnénk kivágni, formálni vagy felületkezelni.
A marógép sokoldalúsága abban rejlik, hogy képes síkokat, hornyokat, furatokat, meneteket és bonyolultabb 3D-s formákat is létrehozni. Gondoljunk csak bele, a repülőgépek alkatrészeitől kezdve az autó motorblokkján át a legapróbb elektronikai alkatrészekig, szinte mindenhol találkozhatunk marógépek által készített elemekkel.
A marógép nélkülözhetetlen a modern gyártásban, hiszen lehetővé teszi a precíz és nagy volumenű fémmegmunkálást.
A munkadarab rögzítése kulcsfontosságú. Általában szorítópofákkal, satukkal vagy speciális befogó eszközökkel rögzítik a munkadarabot a marógép asztalára. Az asztal mozgatható X, Y és Z tengelyek mentén, ami lehetővé teszi a marófej pontos pozícionálását a munkadarabhoz képest.
A marógépek típusai igen változatosak. Léteznek manuális marógépek, ahol a kezelő kézzel irányítja a mozgásokat, de egyre elterjedtebbek a CNC (Computer Numerical Control) marógépek, melyeket számítógépes program vezérel, így rendkívül pontos és automatizált munkavégzésre képesek.
A marás alapelve: A forgácsolás geometriája és kinematikája
A marás alapelve a forgácsolás, melynek során egy forgó szerszám, a marófej távolítja el az anyagot a munkadarabról. A forgácsolás geometriája és kinematikája kulcsfontosságú a hatékony és pontos munkavégzéshez.
A geometria a szerszám és a munkadarab egymáshoz viszonyított helyzetét, valamint a forgácsolóél kialakítását foglalja magában. Fontos paraméterek a fogásmélység (a szerszám által leválasztott anyag vastagsága), a fogásszélesség (a szerszám által egy menetben megmunkált felület szélessége) és a szerszám élgeometriája (pl. a forgácsolóél szöge, a homlokszög és a hátszög).
A kinematika a szerszám és a munkadarab mozgásának leírása. A marás során a szerszám forog, és a munkadarab vagy a szerszám mozog a kívánt pályán. A mozgások kombinációja határozza meg a végső alakot. Különböző marási eljárások léteznek, mint például a homlokmarás, a palástmarás és a profilmarás, melyek mindegyike eltérő kinematikai viszonyokat alkalmaz.
A forgácsolás során létrejövő forgács eltávolítása is fontos szempont. A forgács típusa (pl. szalagforgács, törékeny forgács) információt szolgáltat a forgácsolási folyamatról és az anyag tulajdonságairól. A megfelelő hűtő-kenő folyadék használata segít a forgács eltávolításában, csökkenti a hőmérsékletet és javítja a felületi minőséget.
A marás hatékonysága és pontossága nagymértékben függ a szerszám geometriájának, a forgácsolási paramétereknek (forgácsolási sebesség, előtolás) és a kinematikai viszonyok optimalizálásától.
A forgácsolási sebesség a szerszám peremsebessége, míg az előtolás a szerszám által egy fordulat alatt megtett távolság. Ezeket a paramétereket az anyag tulajdonságaihoz, a szerszám típusához és a kívánt felületi minőséghez kell igazítani.
A marógép fő részei és funkcióik: Ágy, oszlop, asztal, főorsó, szerszámbefogók
A marógép, mint a fémmegmunkálás egyik alapvető eszköze, számos kulcsfontosságú részből áll, melyek összehangolt működése teszi lehetővé a precíz anyageltávolítást. Nézzük meg ezeket a fő elemeket:
- Ágy: A marógép alapja, egy masszív, öntöttvas szerkezet. Feladata a gép stabilitásának biztosítása és a rezgések csillapítása. Az ágyra kerül rögzítésre az oszlop és az asztal mozgató mechanizmusai.
- Oszlop: Az ágyra merőlegesen álló, függőleges tartóelem. Az oszlopban helyezkedik el a főorsó meghajtása és a függőleges mozgás mechanizmusa (Z tengely). Az oszlop merevsége kritikus a pontos megmunkálás szempontjából.
- Asztal: A munkadarab befogására szolgáló, vízszintes felület. Az asztal mozgatható X és Y tengely mentén, lehetővé téve a munkadarab pozícionálását a marószerszámhoz képest. Az asztalra gyakran T-hornyok vannak kialakítva a munkadarab rögzítésére szolgáló szorítóelemek számára.
- Főorsó: A marószerszámot forgató egység. A főorsó fordulatszáma szabályozható, és a megfelelő fordulatszám kiválasztása kulcsfontosságú a hatékony és pontos maráshoz. A főorsóban helyezkedik el a szerszámbefogó rendszer.
- Szerszámbefogók: Ezek az eszközök rögzítik a marószerszámot a főorsóhoz. Számos különböző típus létezik, mint például a patronos befogók (ER patronok), a hőre zsugorodó befogók és a hidraulikus befogók. A megfelelő szerszámbefogó kiválasztása befolyásolja a szerszám merevségét, a rezgések csillapítását és a megmunkálási pontosságot.
A marógép hatékony és precíz működésének alapja a főorsó és a szerszámbefogó rendszer közötti szoros és pontos kapcsolat, mely biztosítja a szerszám stabil rögzítését és a rezgésmentes forgást.
A fenti alkatrészek összehangolt működése teszi lehetővé, hogy a marógép különböző alakú és méretű alkatrészeket állítson elő, legyen szó síkfelületek marásáról, hornyok készítéséről vagy komplex 3D-s formák kialakításáról.
A marószerszámok típusai: Palástmarók, homlokmarók, speciális marók
A marógépek sokoldalúságát nagymértékben a különböző marószerszámoknak köszönhetjük. Ezek a szerszámok teszik lehetővé a különféle anyagok precíz megmunkálását és a komplex formák kialakítását. Három fő típust különböztetünk meg:
- Palástmarók: Ezek a szerszámok a palástjukon, azaz a hengeres felületükön lévő élekkel dolgoznak. Jellemzően sík felületek, hornyok és profilok kialakítására használják őket. A palástmarókat gyakran vízszintes tengelyű marógépekben alkalmazzák. A forgácsolás a maró tengelyével párhuzamosan történik.
- Homlokmarók: A homlokmarók az előlapjukon és a palástjukon is rendelkeznek élekkel. Emiatt alkalmasak síkfelületek megmunkálására, de a palástéleknek köszönhetően a pontosabb kontúrozásra is. A homlokmarók a függőleges tengelyű marógépek gyakori tartozékai. A forgácsolás a maró tengelyére merőlegesen történik.
- Speciális marók: Ide tartozik a szerszámok széles skálája, melyek speciális feladatokra lettek tervezve. Ilyenek például a T-horonymarók (T-alakú hornyok készítésére), a fecskefarkú marók (fecskefarkú kötések kialakítására), a sarokmarók (lekerekített sarkok készítésére) és a letörő marók (élek letörésére). Ezek a szerszámok lehetővé teszik a rendkívül pontos és komplex formák kialakítását.
A marószerszámok anyagának megválasztása kulcsfontosságú. A leggyakoribb anyagok a gyorsacél (HSS) és a keményfém. A gyorsacél olcsóbb és könnyebben élezhető, de kevésbé kopásálló. A keményfém drágább, de sokkal hosszabb élettartammal rendelkezik és nagyobb vágási sebességeket tesz lehetővé.
A megfelelő marószerszám kiválasztása a munkadarab anyagától, a kívánt felületi minőségtől és a megmunkálási sebességtől függ.
A marószerszámok geometriája is meghatározó a megmunkálás szempontjából. A fogszám, a foghézag, a homlokszög és a hátszög mind befolyásolják a forgácsolás hatékonyságát és a felületi minőséget. A tapasztalat és a megfelelő ismeretek elengedhetetlenek a tökéletes eredmény eléréséhez.
A marószerszámok anyagai és bevonatai: Gyorsacél, keményfém, kerámia
A marószerszámok hatékonysága nagymértékben függ az anyaguktól és a bevonatuktól. A három leggyakoribb alapanyag a gyorsacél (HSS), a keményfém (cementált karbid), és a kerámia. Mindegyiknek megvannak a maga előnyei és hátrányai, amelyek befolyásolják a felhasználási területét.
A gyorsacél szerszámok viszonylag olcsók és jól bírják a szakaszos terhelést, de alacsonyabb vágási sebességgel kell őket használni, mint a keményfémeket. Ideálisak általános célú marási munkákhoz, ahol nem követelmény a nagyon nagy termelékenység. Gyakran használják ötvözetlen és alacsonyan ötvözött acélok, valamint színesfémek megmunkálásához.
A keményfém szerszámok sokkal keményebbek és kopásállóbbak, mint a gyorsacélok, így magasabb vágási sebességet és előtolást tesznek lehetővé. Ezáltal növelhető a termelékenység. Viszont érzékenyebbek a hősokkra és a rezgésekre. Jól használhatók nagy szilárdságú acélok, rozsdamentes acélok és öntöttvasak megmunkálásához.
A kerámia szerszámok a legkeményebbek és legkopásállóbbak a három közül, lehetővé téve a legmagasabb vágási sebességeket. Ugyanakkor nagyon ridegek és érzékenyek a hősokkra, ezért speciális alkalmazásokra korlátozódnak, például edzett acélok nagysebességű marására, ahol a hűtés nem feltétlenül szükséges.
A szerszámanyag kiválasztásakor figyelembe kell venni a megmunkálandó anyagot, a kívánt felületi minőséget, a termelékenységi követelményeket és a marógép képességeit.
A szerszámok bevonatai tovább javíthatják a teljesítményt. A leggyakoribb bevonatok a titán-nitrid (TiN), a titán-karbonitrid (TiCN), és az alumínium-titán-nitrid (AlTiN). Ezek a bevonatok növelik a szerszám kopásállóságát, csökkentik a súrlódást és javítják a hőelvezetést, így hosszabb élettartamot biztosítanak.
A marási paraméterek: Forgácsolási sebesség, előtolás, fogásmélység
A marás során a munkadarab alakját és méretét befolyásoló legfontosabb tényezők a marási paraméterek. Ezek helyes megválasztása kulcsfontosságú a hatékony és pontos fémmegmunkáláshoz. Három fő paramétert különböztetünk meg:
- Forgácsolási sebesség (vc): Ez a marószerszám kerületi sebessége, azaz milyen gyorsan forog a marófej. Mértékegysége általában méter per perc (m/min). A túl nagy forgácsolási sebesség a szerszám gyors kopásához, a túl alacsony pedig a termelékenység csökkenéséhez vezethet. A megfelelő érték függ a megmunkálandó anyagtól, a szerszám anyagától és a hűtőfolyadék használatától.
- Előtolás (f): Az előtolás azt mutatja meg, hogy a marószerszám mennyit halad a munkadarabon egy adott időegység alatt. Kétféle előtolást különböztetünk meg: fogankénti előtolást (fz), ami azt jelenti, hogy egy fog mennyit halad a munkadarabon egy fordulaton belül, és percenkénti előtolást (vf), ami azt jelenti, hogy a szerszám egy perc alatt mennyit halad. Az előtolás befolyásolja a felület minőségét és a forgácsleválasztás hatékonyságát.
- Fogásmélység (ap): A fogásmélység azt jelenti, hogy a marószerszám mennyire mélyen hatol be a munkadarabba egy menetben. Befolyásolja a forgácsolási erőt és a megmunkálási időt. Nagyobb fogásmélység gyorsabb megmunkálást tesz lehetővé, de nagyobb terhelést is jelent a szerszámnak és a gépnek.
A marási paraméterek helyes beállítása a legfontosabb tényező a jó minőségű alkatrészek gyártásához, a szerszám élettartamának növeléséhez és a termelékenység maximalizálásához.
A marási paraméterek közötti összefüggés komplex, és a gyakorlatban tapasztalati úton, illetve táblázatok és szoftverek segítségével határozzák meg a legoptimálisabb értékeket. Fontos figyelembe venni a munkadarab anyagát, a szerszám típusát és geometriáját, valamint a rendelkezésre álló marógép teljesítményét.
A marási módok: Egyenirányú és ellenirányú marás
A marás során két alapvető módszert különböztetünk meg: az egyenirányú (más néven lefelé irányuló) és az ellenirányú (felfelé irányuló) marást. A kettő közötti különbség a forgácsolóél és a munkadarab relatív mozgásában rejlik.
Ellenirányú marás esetén a forgácsolóél a munkadarab irányába forog, azaz a szerszám a munkadarab ellen halad. Ez azt jelenti, hogy a forgács vastagsága a forgácsolás kezdetén a legkisebb, majd fokozatosan növekszik. Gyakran használják, mert stabilabb megmunkálást tesz lehetővé, különösen régebbi, kevésbé merev gépeken.
Egyenirányú marásnál a forgácsolóél a munkadarab irányába forog, azaz a szerszám a munkadarabot „húzza” maga után. Itt a forgács vastagsága a forgácsolás kezdetén a legnagyobb, majd fokozatosan csökken. Ez a módszer jobb felületi minőséget eredményezhet és kevesebb energiát igényel, de ha a gép nem elég merev, a szerszám „belekaphat” a munkadarabba.
Az egyenirányú és ellenirányú marás közötti választás a munkadarab anyagától, a gép merevségétől és a kívánt felületi minőségtől függ.
Fontos megjegyezni, hogy mindkét módszernek megvannak a maga előnyei és hátrányai, ezért a megfelelő technika kiválasztása kulcsfontosságú a sikeres fémmegmunkáláshoz. A tapasztalt gépkezelő a munkadarab és a gép adottságai alapján dönti el, melyik módszert alkalmazza az optimális eredmény elérése érdekében.
A marógépek típusai: Vízszintes, függőleges, univerzális marógépek
A marógépek nem csupán egyetlen típusban léteznek. A munkadarab megmunkálásának módja, a marófej elhelyezkedése és a gép funkcionalitása alapján több fő típust különböztetünk meg. Ezek közül a leggyakoribbak a vízszintes, függőleges és univerzális marógépek.
A vízszintes marógépeknél a marótengely vízszintesen helyezkedik el. Ez a típus különösen alkalmas hornyok, sík felületek és fogaskerekek megmunkálására. Gyakran használják formázó marók alkalmazására is, melyekkel komplex profilokat lehet kialakítani. A vízszintes tengely lehetővé teszi a nagyobb átmérőjű marók használatát, ami növeli a termelékenységet.
A függőleges marógépeknél a marótengely függőlegesen áll. Ez a konfiguráció különösen előnyös a bonyolultabb, 3D-s alakzatok kialakításához, valamint a furatok és zsebek marásához. A függőleges marógépek általában pontosabbak, mint a vízszintes társaik, és könnyebben kezelhetőek a munkadarab feletti jobb rálátás miatt.
A legfontosabb különbség a vízszintes és függőleges marógépek között a marótengely elhelyezkedésében rejlik, ami alapvetően befolyásolja a megmunkálási lehetőségeket és a gép alkalmazási területét.
Az univerzális marógép egy hibrid megoldás, amely ötvözi a vízszintes és függőleges marógépek előnyeit. Általában rendelkezik egy billenthető vagy forgatható marófejjel, ami lehetővé teszi a vízszintes és függőleges megmunkálást egyetlen gépen. Ez a rugalmasság teszi az univerzális marógépet ideális választássá olyan műhelyek számára, ahol változatos feladatokat kell elvégezni.
A választás a három típus között a konkrét feladattól, a megmunkálandó anyagtól és a kívánt pontosságtól függ. Mindegyik típusnak megvannak a maga előnyei és hátrányai, melyeket figyelembe kell venni a megfelelő gép kiválasztásakor.
A CNC marógépek működése: Programozás, vezérlés, automatizálás
A CNC marógépek a hagyományos marógépek automatizált változatai. A legfontosabb különbség, hogy míg a hagyományos gépeket kézzel vezérli a gépkezelő, addig a CNC gépeket egy számítógépes vezérlőrendszer irányítja. Ez a rendszer egy előre megírt program alapján mozgatja a szerszámot és az alapanyagot, így rendkívül pontos és ismételhető munkadarabok készíthetők.
A CNC marás alapja a programozás. A gépkezelő, vagy programozó speciális nyelven (leggyakrabban G-kód) megírja a programot, ami leírja a szerszám útját, a vágási sebességet, a forgácsolási mélységet és minden egyéb paramétert. A programot a CNC vezérlő értelmezi és utasításokká alakítja a gép számára.
A vezérlés a CNC gép „agya”. Ez a rendszer felelős a program végrehajtásáért, a motorok irányításáért, a pozíciók ellenőrzéséért és a biztonsági funkciók működtetéséért. A modern CNC vezérlők komplex algoritmusokat használnak a szerszám optimális pályájának kiszámításához, ezzel növelve a hatékonyságot és a pontosságot.
Az automatizálás a CNC marógépek egyik legnagyobb előnye. A programozásnak köszönhetően a gép képes önállóan, emberi beavatkozás nélkül elvégezni a feladatot. Ez lehetővé teszi a sorozatgyártást, a komplex geometriájú alkatrészek készítését és a 24 órás termelést. Az automatizálás kiterjedhet a szerszámcserére is, ahol a gép automatikusan kicseréli a kopott vagy a megfelelő szerszámot a programnak megfelelően.
A CNC marógépek lehetővé teszik a rendkívül pontos, bonyolult alkatrészek nagy mennyiségben történő, költséghatékony előállítását, ami alapvetően megváltoztatta a fémmegmunkálási ipart.
A CNC gépek használata magasabb szintű tudást és képzést igényel, mint a hagyományos gépeké. A gépkezelőnek ismernie kell a programozási nyelvet, a vezérlőrendszert és a fémmegmunkálási elveket is. A CNC technológia azonban a hatékonyság, a pontosság és az automatizálás terén nyújtott előnyei miatt elengedhetetlen a modern fémmegmunkálásban.
A 3D marás: Modellezés, CAM szoftverek, komplex geometriák
A 3D marás a hagyományos marási eljárások kiterjesztése, ahol a szerszám nem csak síkban mozog, hanem három tengely mentén, lehetővé téve komplex, térbeli formák létrehozását. Ez a folyamat a modellezéssel kezdődik, ahol egy CAD (Computer-Aided Design) szoftver segítségével megtervezzük a kívánt alkatrészt.
Ezt követően a CAM (Computer-Aided Manufacturing) szoftver veszi át a szerepet. A CAM szoftver a CAD modell alapján generálja a szerszámpályákat, azaz meghatározza, hogy a marófej hogyan mozogjon a munkadarabon a kívánt forma eléréséhez. A CAM szoftver figyelembe veszi a szerszám geometriáját, a forgácsolási paramétereket és az anyag tulajdonságait is.
A 3D marás különösen fontos az olyan területeken, ahol komplex geometriák szükségesek, például az orvosi implantátumok, repülőgép alkatrészek és formatervezett termékek gyártásában. A technológia lehetővé teszi a precíz és hatékony gyártást, miközben minimalizálja a selejtet.
A 3D marás legfontosabb eleme a CAM szoftver által generált szerszámpálya, mely meghatározza a marófej mozgását a térben, biztosítva a komplex geometria pontos megvalósítását.
A 3D marás során használt szerszámok is speciálisak lehetnek, gyakran gömbvégű vagy toroid marókat alkalmaznak a finomabb felületek eléréséhez. A folyamat során több lépésben történhet a marás, először a durva anyageltávolítás, majd a finom simítás a kívánt felületi minőség eléréséhez.
A marás alkalmazási területei: Gépgyártás, szerszámgyártás, repülőgépipar
A marás sokoldalúsága miatt a fémmegmunkálás kritikus eljárása számos iparágban. A gépgyártásban például a marógépekkel készítik a gépek alkatrészeit, legyen szó bonyolult fogaskerekekről, precíz tengelyekről vagy masszív gépházakról. A pontosság itt elengedhetetlen, hiszen a gépek hatékony működése nagymértékben függ az alkatrészek méretpontosságától.
A szerszámgyártásban a marás elengedhetetlen a formák, matricák és más szerszámok elkészítéséhez. Ezeket a szerszámokat aztán más gyártási eljárásokban használják, például fröccsöntéshez vagy sajtoláshoz. A marógépekkel olyan összetett geometriákat lehet létrehozni, amelyek más módszerekkel nehezen vagy egyáltalán nem kivitelezhetők.
A repülőgépipar talán az egyik legszigorúbb követelményeket támasztó terület. Itt a marógépekkel készítik a repülőgépek szerkezeti elemeit, például szárnybordákat, törzsrészeket és futómű-alkatrészeket. Az alkatrészeknek nem csak rendkívül pontosnak kell lenniük, hanem könnyűnek és tartósnak is. A repülőgépiparban gyakran használnak speciális, nagy sebességű marógépeket és egzotikus anyagokat, mint például titánt vagy kompozitokat.
A marás képessége a komplex formák létrehozására nagy pontossággal, teszi lehetővé az innovatív tervezést és a magas teljesítményű alkatrészek gyártását a gépgyártás, a szerszámgyártás és a repülőgépipar számára.
Összefoglalva, a marás kulcsszerepet játszik a modern iparban, lehetővé téve a precíz és összetett alkatrészek gazdaságos előállítását a gépgyártás, szerszámgyártás és a repülőgépipar számára.
A marás biztonsági előírásai: Személyi védelem, gépvédelem, munkaterület
A marás során a biztonság kiemelten fontos, hiszen a forgácsolás komoly sérüléseket okozhat. A biztonsági előírások három fő területre oszthatók: személyi védelem, gépvédelem és a munkaterület rendje.
A személyi védelem alapja a megfelelő védőfelszerelés használata. Ez magában foglalja a védőszemüveget, amely megvédi a szemet a repülő forgácsoktól. Szükséges a munkavédelmi kesztyű is, ami a kezeket védi a vágásoktól és sérülésektől. Kerüljük a bő ruházat viselését, mert beakadhat a gépbe! Hosszú hajat kössük össze, és ne viseljünk ékszereket.
A gépvédelem a marógép biztonságos működését szolgálja. Ellenőrizzük a gép állapotát minden használat előtt. Nézzük meg, hogy a vészleállító gomb megfelelően működik-e. Győződjünk meg róla, hogy a védőburkolatok a helyükön vannak, és megfelelően védik a kezelőt a forgácsoktól és a forgó alkatrészektől. Soha ne távolítsuk el a védőburkolatokat működés közben!
A munkaterület rendben tartása elengedhetetlen a balesetek elkerülése érdekében. Tartózkodjunk a felesleges tárgyaktól a gép körül. A forgácsokat rendszeresen takarítsuk fel, mert csúszásveszélyt okoznak. A munkaterület legyen jól megvilágítva, hogy a munkadarab és a gép minden része jól látható legyen.
A marógépet csak az használhatja, aki megfelelően ki van képezve és ismeri a biztonsági előírásokat!
Minden munkavégzés előtt tájékozódjunk a használt marószerszámok biztonságos használatáról is. A helytelenül beállított vagy kopott szerszámok balesetveszélyesek lehetnek. A munkadarabot mindig biztonságosan rögzítsük a gép asztalán, hogy ne mozdulhasson el a marás során.
