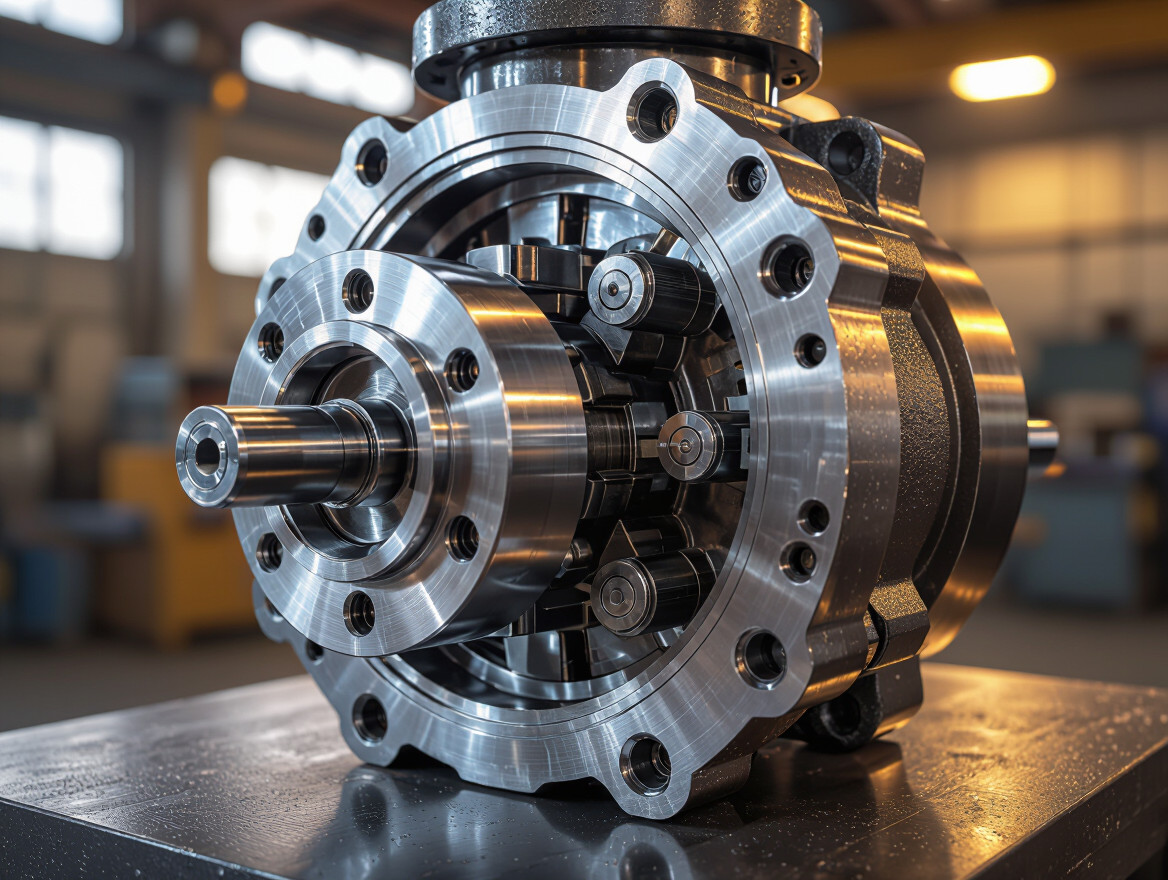

Az axiáldugattyús szivattyúk a hidraulikus rendszerek nélkülözhetetlen elemei. Sokoldalúságuk és hatékonyságuk révén széles körben alkalmazzák őket az ipar számos területén. Működési elvük a tengelyirányban elhelyezkedő dugattyúk szinkronizált mozgásán alapul, mely lehetővé teszi a folyadék pontos és szabályozott szállítását.
Ezek a szivattyúk magas nyomást képesek előállítani, ezért ideálisak olyan alkalmazásokhoz, ahol nagy erőre van szükség. Például, a nehézgépjárművek hidraulikus rendszereiben, építőipari gépekben, és a repülőgépiparban is megtalálhatók. A különböző típusú axiáldugattyús szivattyúk, mint például a ferde tengelyű és a ferde tárcsás kivitelek, speciális igényekhez igazodnak, biztosítva a legoptimálisabb teljesítményt.
A következőkben részletesen bemutatjuk az axiáldugattyús szivattyúk működési elvét, a különböző típusokat, és azokat a kulcsfontosságú tényezőket, amelyek befolyásolják a teljesítményüket. Emellett áttekintjük a leggyakoribb felhasználási területeket is, hogy teljes képet kapjunk ezen fontos hidraulikus eszközök alkalmazásáról.
Az axiáldugattyús szivattyúk a hidraulikus rendszerekben a nagy nyomás és a pontos szabályozás iránti igények kielégítésére szolgálnak, így alapvető fontosságúak a modern iparban.
Fontos megérteni, hogy az axiáldugattyús szivattyúk nem csupán a folyadék mozgatására szolgálnak, hanem a hidraulikus energia átalakítására is. Ez az átalakítás teszi lehetővé, hogy a hidraulikus rendszerekben hatékonyan végezzenek munkát, legyen szó akár egy kotrógép emeléséről, akár egy repülőgép futóművének kiengedéséről.
Az axiáldugattyús szivattyúk alapelve és működése
Az axiáldugattyús szivattyúk működésének alapja egy forgó tengely, melyre több dugattyú van radiálisan elhelyezve. Ezek a dugattyúk egy hengerblokkban mozognak, és a tengely forgása közben váltakozó mozgást végeznek, azaz előre-hátra mozognak. Ez a mozgás teszi lehetővé a folyadék szívását és nyomását.
A szivattyú lényegében a dugattyúk lökettérfogatának változtatásával éri el a folyadékszállítást. A hengerblokk általában egy dőlésszögben álló tárcsán (más néven „swash plate”) fekszik fel. A tárcsa dőlésszöge határozza meg a dugattyúk lökethosszát, és ezáltal a szivattyú által szállított folyadék mennyiségét.
A működés két fő szakaszra osztható: szívás és nyomás. A szívási szakaszban a dugattyú kihúzódik, növelve a hengerben a térfogatot, ami vákuumot hoz létre. Ez a vákuum szívja be a folyadékot a szívószelepen keresztül a hengerbe. A nyomási szakaszban a dugattyú benyomódik, csökkentve a hengerben a térfogatot, ami nyomást hoz létre. Ez a nyomás nyomja ki a folyadékot a nyomószelepen keresztül a rendszerbe.
A szivattyú teljesítménye, azaz a szállított folyadék mennyisége, arányos a tengely forgási sebességével és a tárcsa dőlésszögével. A dőlésszög változtatásával (amennyiben a szivattyú szabályozható) a szivattyú által szállított folyadék mennyisége is szabályozható.
Az axiáldugattyús szivattyúk alapelve a dugattyúk tengelyirányú (axiális) mozgásának felhasználása a folyadék szívására és nyomására, a forgó tengely és a dőlésszögben álló tárcsa segítségével.
A dugattyúk és a henger közötti tömítettség rendkívül fontos a hatékony működéshez. Ezt precíziós gyártással és speciális tömítésekkel érik el. A szivattyúház általában öntöttvasból vagy alumíniumból készül, hogy biztosítsa a megfelelő szilárdságot és tartósságot.
A következőkben felsoroljuk a legfontosabb alkatrészeket:
- Hajtótengely
- Hengerblokk
- Dugattyúk
- Dőlésszögben álló tárcsa (Swash plate)
- Szívó- és nyomószelepek
- Szivattyúház
Az axiáldugattyús szivattyúk típusai: Ferde tengelyű és ferde tárcsás kivitelek
Az axiáldugattyús szivattyúk két fő típusa a ferde tengelyű és a ferde tárcsás kivitel. Mindkét típus a dugattyúk axiális mozgásán alapul, de a mozgás generálásának módja eltérő.
A ferde tengelyű szivattyúkban a hengertömb a meghajtó tengelyhez képest szögben van elhelyezve. Amikor a tengely forog, a dugattyúk, amelyek a hengertömbben helyezkednek el, fel-alá mozognak, ahogy a hengertömb a tengely körül fordul. Ez a mozgás szívó- és nyomóütemet hoz létre, pumpálva a folyadékot. A ferde tengely szöge határozza meg a lökettérfogatot, vagyis a szivattyú által egy fordulat alatt szállított folyadék mennyiségét. A ferde tengelyű szivattyúk gyakran robusztusabbak és nagyobb nyomások elérésére alkalmasak, de általában nagyobbak és zajosabbak is, mint a ferde tárcsás változatok.
A ferde tárcsás szivattyúkban a hengertömb párhuzamosan helyezkedik el a meghajtó tengellyel. A dugattyúk egy forgó ferde tárcsához kapcsolódnak. Ahogy a tárcsa forog, a dugattyúk axiálisan mozognak a hengertömbben, a tárcsa szögének megfelelően. A szög beállítása itt is lehetővé teszi a lökettérfogat változtatását. A ferde tárcsás szivattyúk általában kompaktabbak, csendesebbek és hatékonyabbak, mint a ferde tengelyűek, de kevésbé alkalmasak extrém magas nyomásokhoz.
A legfontosabb különbség a két típus között a mozgásátvitel módjában rejlik: a ferde tengelyű szivattyúkban a tengely dőlése, míg a ferde tárcsás szivattyúkban a tárcsa dőlése hozza létre a dugattyúk axiális mozgását.
Mindkét típus széles körben elterjedt, de a választás a konkrét alkalmazási követelményektől függ, figyelembe véve a nyomásigényt, a méretet, a zajszintet és a hatékonyságot.
A ferde tengelyű axiáldugattyús szivattyúk részletes elemzése
A ferde tengelyű axiáldugattyús szivattyúk a tengely és a dugattyúk elrendezésében térnek el a ferde tárcsás verzióktól. Itt a hajtótengely és a dugattyúk tengelye egymáshoz képest szögben áll. Ez a szög a meghatározó a szivattyú lökettérfogatának szempontjából.
A működési elv a következő: a hajtótengely forgása egy forgó mozgást visz át a dugattyúkra, amelyek egy hengerblokkban helyezkednek el. A ferde tengely miatt a dugattyúk, a forgás során, változó távolságra kerülnek a tengelytől. Ez a változó távolság eredményezi a dugattyúk oda-vissza mozgását a hengerekben.
A hengerblokk kétoldalt csatlakozik a szívó- és nyomóoldali csatornákhoz. Ahogy a dugattyúk mozognak, a hengerek térfogata változik, létrehozva szívó- és nyomóhatást. A folyadékot beszívják a szívóoldalon, majd a nyomóoldalon nagy nyomással kiszivattyúzzák.
A ferde tengelyű kialakítás lehetővé teszi nagyobb lökettérfogat elérését kisebb méret mellett, mint a ferde tárcsás változatoknál, azonban általában bonyolultabb a szerkezetük és drágábbak a gyártásuk.
Ezeket a szivattyúkat gyakran használják nagy teljesítményű hidraulikus rendszerekben, ahol fontos a kompakt méret és a nagy nyomás. Tipikus felhasználási területek: építőipari gépek (pl. kotrógépek), mezőgazdasági gépek (pl. kombájnok) és ipari berendezések.
Fontos megjegyezni, hogy a ferde tengelyű szivattyúk esetén a szög állíthatósága lehetővé teszi a szivattyú lökettérfogatának szabályozását is, ami tovább növeli a felhasználási lehetőségeket.
A ferde tárcsás axiáldugattyús szivattyúk részletes elemzése
A ferde tárcsás axiáldugattyús szivattyúk a legelterjedtebb típusok közé tartoznak az axiáldugattyús szivattyúk családjában. Működésük alapja a döntött tárcsa, mely a szivattyú tengelyéhez képest egy meghatározott szögben helyezkedik el. Ez a dőlésszög határozza meg a dugattyúk lökethosszát, és ezáltal a szivattyú szállítási térfogatát.
A dugattyúk egy hengerblokkban helyezkednek el, és a tárcsa forgása közben a dugattyúk tengelyirányban mozognak. Amikor egy dugattyú a tárcsa alacsonyabb pontjához kerül, a hengerbe beszívásra kerül a hidraulika folyadék. Ahogy a tárcsa tovább fordul, a dugattyú a magasabb pont felé mozdul, összenyomva és kiszorítva a folyadékot a kimeneti oldalra.
A ferde tárcsás axiáldugattyús szivattyúk szabályozhatók, ami azt jelenti, hogy a dőlésszög változtatásával a szivattyú szállítási térfogata is változtatható. Ezt általában egy hidraulikus vagy elektromos vezérlőrendszerrel érik el. A szabályozhatóság teszi ezeket a szivattyúkat ideálissá olyan alkalmazásokhoz, ahol változó áramlásra van szükség.
Fontos megjegyezni, hogy a ferde tárcsás szivattyúk hatékonysága függ a dőlésszögtől és a terheléstől. Magasabb dőlésszögnél nagyobb a szállítási térfogat, de a hatékonyság csökkenhet a megnövekedett belső szivárgások miatt.
A ferde tárcsás axiáldugattyús szivattyúk kulcsfontosságú előnye a robusztus felépítésük, a magas nyomástűrésük és a szabályozhatóságuk, ami széles körű felhasználást tesz lehetővé.
Előnyeik ellenére a ferde tárcsás axiáldugattyús szivattyúk bonyolultabbak és drágábbak lehetnek, mint más típusú szivattyúk. Emellett karbantartásuk is körültekintőbb, mivel a sok mozgó alkatrész miatt nagyobb a kopás veszélye.
Felhasználási területeik rendkívül sokrétűek: megtalálhatók például építőipari gépekben, mezőgazdasági berendezésekben, ipari hidraulikus rendszerekben és repülőgépekben is.
Az axiáldugattyús szivattyúk fő alkatrészei és azok funkciói
Az axiáldugattyús szivattyúk hatékony és megbízható működése számos kulcsfontosságú alkatrész tökéletes összhangjának köszönhető. Ezek az alkatrészek együttesen biztosítják a folyadék szívását, nyomását és továbbítását a hidraulikus rendszerben.
Az egyik legfontosabb alkatrész a forgótárcsa (vagy tárcsa). Ez a tárcsa forog, és a dugattyúk mozgását irányítja. A forgótárcsa dőlésszöge határozza meg a dugattyúk lökethosszát, és ezáltal a szivattyú által szállított folyadék mennyiségét. A dőlésszög változtatásával állítható a szivattyú térfogatárama.
A dugattyúk hengerekben mozognak, és a forgótárcsa mozgása által vezérelve szívják és nyomják a folyadékot. A dugattyúk száma és mérete befolyásolja a szivattyú teljesítményét. A pontos illesztés elengedhetetlen a hatékony működéshez és a szivárgás minimalizálásához.
A hengerblokk a dugattyúk hengereit tartalmazza. A hengerblokk forog a forgótárcsával együtt, és a dugattyúk mozgását a hengerekben teszi lehetővé. A hengerblokk anyaga általában nagy szilárdságú acél, amely ellenáll a nagy nyomásnak és a kopásnak.
A szeleplap a szívó- és nyomóoldali csatornákat köti össze a dugattyúkkal. A szeleplap biztosítja, hogy a folyadék a megfelelő időben és irányban áramoljon. Pontos illesztése kritikus a szivattyú hatékonysága szempontjából.
A tengely a szivattyú mozgatója, általában elektromos motor vagy belső égésű motor hajtja meg. A tengely forgatja a forgótárcsát és a hengerblokkot, ami a dugattyúk mozgását eredményezi.
A ház védi a szivattyú belső alkatrészeit és biztosítja a szerkezeti integritást. A ház általában öntöttvasból vagy alumíniumból készül, és tartalmazza a csatlakozókat a szívó- és nyomóvezetékekhez.
Az axiáldugattyús szivattyúk működésének alapja a forgótárcsa és a dugattyúk közötti szinkronizált mozgás, melynek eredményeként a dugattyúk folyadékot szívnak és nyomnak a hengerblokkban.
A fenti alkatrészeken kívül fontosak még a tömítések, amelyek megakadályozzák a szivárgást, valamint a csapágyak, amelyek sima és hatékony forgást biztosítanak. A rendszeres karbantartás és a megfelelő kenés elengedhetetlen a szivattyú hosszú élettartamához és megbízható működéséhez.
A dugattyúk, a hengerblokk és a szelepvezérlés szerepe
Az axiáldugattyús szivattyú szíve a dugattyúk, a hengerblokk és a szelepvezérlés tökéletes összhangja. A dugattyúk végzik a tényleges szívó- és nyomómunkát. Ezek a precízen megmunkált alkatrészek egy körkörös elrendezésben, a hengerblokkban helyezkednek el. A hengerblokk forog, és ahogy forog, a dugattyúk tengelyirányban mozognak a hengereikben.
A dugattyúk mozgását egy ferde tárcsa (dőlésszög) határozza meg. Minél nagyobb a dőlésszög, annál nagyobb a dugattyúk lökete, és így annál nagyobb a szivattyú által szállított folyadékmennyiség. A dugattyúk és a ferde tárcsa közötti kapcsolatot általában csúszótalpak biztosítják, amelyek minimalizálják a súrlódást és a kopást.
A szelepvezérlés kulcsfontosságú szerepet játszik a szivattyú működésében. Ez a rendszer biztosítja, hogy a dugattyúk a megfelelő időben szívják be a folyadékot a szívóoldalról, és nyomják ki a nyomóoldalra. A szelepvezérlés általában egy tárcsás szelep segítségével valósul meg, amely a hengerblokk forgásával szinkronban nyitja és zárja a szívó- és nyomóportokat. A szelepvezérlés precíz időzítése elengedhetetlen a szivattyú hatékony és egyenletes működéséhez.
A dugattyúk, a hengerblokk és a szelepvezérlés szoros együttműködése teszi lehetővé az axiáldugattyús szivattyúk számára, hogy nagy nyomást és térfogatáramot állítsanak elő, miközben megtartják kompakt méretüket és hatékonyságukat.
A pontos illesztés és a kiváló minőségű anyagok használata elengedhetetlen a dugattyúk, a hengerblokk és a szelepvezérlés hosszú élettartamának és megbízható működésének biztosításához. A kopás elkerülése érdekében a felületeket gyakran speciális bevonatokkal látják el.
A csapágyazás és a tömítések jelentősége az axiáldugattyús szivattyúkban
Az axiáldugattyús szivattyúk hatékonysága és élettartama nagymértékben függ a csapágyazás és a tömítések állapotától. A csapágyak feladata a forgó alkatrészek, mint például a hengerblokk és a hajtótengely súrlódásmentes forgásának biztosítása. A nem megfelelő csapágyazás túlzott kopáshoz, hőtermeléshez és végső soron a szivattyú meghibásodásához vezethet.
A tömítések kulcsfontosságú szerepet játszanak a hidraulikafolyadék szivárgásának megakadályozásában. A dugattyúk és a hengerfalak közötti, valamint a szivattyúház és a külső környezet közötti tömítettség elengedhetetlen a nyomás fenntartásához és a hatékony működéshez. A sérült vagy elhasználódott tömítések jelentős nyomásveszteséget okozhatnak, ami a szivattyú teljesítményének csökkenéséhez és a rendszer meghibásodásához vezet.
A csapágyak és tömítések rendszeres ellenőrzése és karbantartása elengedhetetlen a szivattyú megbízható és hosszú távú működéséhez.
Különböző típusú csapágyak léteznek, amelyeket axiáldugattyús szivattyúkban használnak, beleértve a golyóscsapágyakat, a görgőscsapágyakat és a siklócsapágyakat. A megfelelő csapágytípus kiválasztása a szivattyú terhelési viszonyaitól és működési paramétereitől függ. Hasonlóképpen, a tömítések is különböző anyagokból készülhetnek, mint például a nitrilgumi (NBR), a viton (FKM) vagy a poliuretán (PU), a hidraulikafolyadék típusától és a működési hőmérséklettől függően.
A szennyeződések bejutása a csapágyakba és a tömítésekhez szintén problémát okozhat. Ezért fontos a hidraulikafolyadék tisztán tartása szűrők használatával, és a szivattyúház megfelelő tömítése a külső szennyeződésekkel szemben.
Az axiáldugattyús szivattyúk vezérlése és szabályozása
Az axiáldugattyús szivattyúk vezérlése és szabályozása kritikus fontosságú a rendszer hatékonysága és teljesítménye szempontjából. A szivattyú által szállított folyadék mennyiségének, azaz a térfogatáramnak a szabályozása többféle módon valósítható meg.
Az egyik legelterjedtebb módszer a dőlésszög szabályozása. Ez azt jelenti, hogy a forgó hengerblokk tengelyéhez képest a dugattyúk löketének szögét változtatjuk. Minél nagyobb a dőlésszög, annál nagyobb a dugattyúk lökete, és annál több folyadékot szállít a szivattyú.
A dőlésszög szabályozása történhet kézi vezérléssel, például egy kar segítségével, de gyakrabban alkalmaznak automatikus szabályozó rendszereket. Ezek a rendszerek szenzorok segítségével mérik a rendszer nyomását vagy a terhelést, és ennek megfelelően állítják be a dőlésszöget.
A legfontosabb, hogy a vezérlőrendszer gyorsan és pontosan reagáljon a változó terhelési viszonyokra, ezzel biztosítva a stabil és hatékony működést.
A szabályozás másik fontos aspektusa a nyomásszabályozás. Az axiáldugattyús szivattyúk képesek nagy nyomást előállítani, de fontos, hogy ezt a nyomást a rendszer igényeinek megfelelően szabályozzuk. A nyomásszabályozás történhet nyomáshatároló szelepekkel, amelyek megakadályozzák a rendszer túlnyomását.
Emellett léteznek terhelésérzékelő rendszerek (Load Sensing), amelyek a terhelés függvényében szabályozzák a szivattyú által előállított nyomást. Ezáltal a szivattyú csak annyi energiát használ fel, amennyi a terheléshez szükséges, ami jelentős energia megtakarítást eredményez.
A modern axiáldugattyús szivattyúk vezérlése gyakran elektronikus vezérlőegységekkel (ECU) történik, amelyek lehetővé teszik a szivattyú paramétereinek pontos beállítását és a rendszer optimalizálását. Ezek az ECU-k képesek kommunikálni más rendszerelemekkel, például a motorvezérlővel, ami tovább növeli a rendszer hatékonyságát.
Nyomásszabályozás, térfogatáram-szabályozás és teljesítményszabályozás
Az axiáldugattyús szivattyúk sokoldalúságának egyik kulcsa a nyomás, térfogatáram és teljesítmény szabályozásának lehetősége. A nyomásszabályozás célja, hogy a szivattyú által szállított nyomás egy előre beállított értéken belül maradjon. Ez általában egy beépített nyomáshatároló szeleppel valósul meg, ami a felesleges folyadékot visszavezeti a szívóoldalra, ha a nyomás túllépi a beállított értéket. Ez védi a rendszert a túlnyomástól és a károsodástól.
A térfogatáram-szabályozás lehetővé teszi a szivattyú által szállított folyadék mennyiségének változtatását. Ez többféleképpen megvalósítható, például a ferde tárcsa szögének változtatásával. Minél nagyobb a szög, annál nagyobb a dugattyúk lökete, és annál nagyobb a térfogatáram. Ez a szabályozás elengedhetetlen a változó terhelésű rendszerekben, ahol a folyadékigény folyamatosan változik.
A teljesítményszabályozás egy komplexebb megközelítés, amely a nyomás és a térfogatáram együttes szabályozásán alapul. Célja, hogy a szivattyú a lehető leghatékonyabban működjön, minimalizálva az energiafogyasztást. Ez gyakran elektronikus vezérléssel valósul meg, ami folyamatosan figyeli a rendszer paramétereit és optimalizálja a szivattyú működését.
A legfontosabb a nyomás, térfogatáram és teljesítmény szabályozásakor, hogy a rendszer igényeihez igazítsuk a szivattyú működését, ezáltal biztosítva a hatékony és megbízható működést.
A szabályozási módszerek kiválasztása nagyban függ a konkrét alkalmazástól. Például, egy egyszerű hidraulikus prés esetében elegendő lehet egy egyszerű nyomáshatároló szelep, míg egy komplex ipari robotnál a teljesítményszabályozás elengedhetetlen a pontos és hatékony működéshez. Fontos megjegyezni, hogy a helyes szabályozás nemcsak a hatékonyságot növeli, hanem a rendszer élettartamát is meghosszabbítja.
Az axiáldugattyús szivattyúk előnyei és hátrányai más szivattyútípusokkal szemben
Az axiáldugattyús szivattyúk számos előnnyel rendelkeznek más szivattyútípusokkal szemben, de fontos a hátrányokat is figyelembe venni. Például, a fogaskerék-szivattyúkhoz képest az axiáldugattyús szivattyúk sokkal nagyobb nyomást képesek előállítani, és a hatásfokuk is lényegesen jobb, különösen magas nyomáson. Viszont a fogaskerék-szivattyúk általában olcsóbbak és kevésbé érzékenyek a szennyeződésekre.
A centrifugálszivattyúkkal összehasonlítva az axiáldugattyús szivattyúk önfelszívóak, és képesek állandó térfogatáramot biztosítani a nyomás változása ellenére is. Ezzel szemben a centrifugálszivattyúk áramlása nagymértékben függ a nyomástól. Azonban a centrifugálszivattyúk általában csendesebbek és egyszerűbb a karbantartásuk.
Az axiáldugattyús szivattyúk legnagyobb hátránya a magas ár és a bonyolultabb szerkezet, ami magasabb karbantartási költségeket von maga után.
Összességében az axiáldugattyús szivattyúk ideálisak ott, ahol nagy nyomásra, precíz térfogatáram szabályozásra és magas hatásfokra van szükség, még akkor is, ha ez magasabb költségekkel jár. A választás mindig az adott alkalmazás igényeitől függ.
Az axiáldugattyús szivattyúk felhasználási területei az iparban
Az axiáldugattyús szivattyúk sokoldalúságuknak köszönhetően számos iparágban megtalálhatóak. Nagy nyomású és változó térfogatáramú igények kielégítésére ideálisak, ezért kiemelkedően fontos szerepet töltenek be a modern ipari rendszerekben.
A nehéziparban, például acélgyártásban és bányászatban, az axiáldugattyús szivattyúkat hidraulikus prések, daruk és bányagépek működtetésére használják. A nagy erőt igénylő feladatok elvégzéséhez elengedhetetlen a szivattyúk által biztosított magas nyomás.
A mobil hidraulikában, mint például a mezőgazdasági gépekben, építőipari gépekben (pl. kotrógépek, betonkeverők) és teherautókban, az axiáldugattyús szivattyúk a kormányzás, a fékek és a munkagépek működtetéséért felelősek. A kompakt méret és a nagy teljesítmény aránya itt különösen fontos.
A műanyagiparban a fröccsöntő gépek és extruderek hidraulikus rendszereihez használják, ahol a pontos nyomás- és térfogatáram-szabályozás kulcsfontosságú a termék minőségének biztosításához.
Az energetikai szektorban, például szélerőművekben és vízerőművekben, a turbinák szabályozásában és a hidraulikus rendszerek működtetésében játszanak szerepet.
Az axiáldugattyús szivattyúk nélkülözhetetlenek a modern iparban a nagy teljesítményű és megbízható hidraulikus rendszerek működtetéséhez.
A repülőgépiparban a repülőgépek vezérlőfelületeinek és futóművének működtetéséhez használják őket. Itt a megbízhatóság és a kis súly kritikus fontosságú.
A hajóépítő iparban a hajók kormányzási rendszereiben, darukban és egyéb fedélzeti berendezésekben alkalmazzák őket. A tengeri környezetben a korrózióállóság is fontos szempont.
A hidraulikus rendszerekben való alkalmazás
Az axiáldugattyús szivattyúk széles körben alkalmazhatók a hidraulikus rendszerekben, köszönhetően magas hatásfokuknak és nyomástűrésüknek. Leggyakrabban olyan rendszerekben találkozhatunk velük, ahol nagy teljesítményre és precíz vezérlésre van szükség.
Például, a nehézgépjárművekben (kotrógépek, daruk, targoncák) az axiáldugattyús szivattyúk biztosítják a hidraulikus munkahengerek működtetéséhez szükséges nyomást és áramlást. A változtatható szállítású típusok lehetővé teszik a gép kezelője számára a munkasebesség finomhangolását és az energia hatékony felhasználását.
Az ipari alkalmazások során, például a fröccsöntő gépekben, présgépekben, és fémfeldolgozó gépekben, az axiáldugattyús szivattyúk nagy pontossággal képesek szabályozni a hidraulikus rendszerek működését, ami elengedhetetlen a minőségi termékek előállításához.
Az axiáldugattyús szivattyúk kiemelkedő tulajdonságai (nagy nyomás, nagy áramlási sebesség, változtatható szállítás) teszik őket ideális választássá olyan hidraulikus rendszerekhez, amelyekben a teljesítmény és a megbízhatóság kritikus fontosságú.
Ezen kívül, a repülőgépiparban is előszeretettel alkalmazzák őket a futóművek mozgatásához, a fékszárnyak vezérléséhez és más kritikus rendszerek működtetéséhez, ahol a megbízhatóság és a kis méret kulcsfontosságú.
Mobil hidraulika: Mezőgazdasági gépek, építőipari gépek és teherautók
A mobil hidraulikában az axiáldugattyús szivattyúk elengedhetetlenek a nagy teljesítmény és a hatékony működés biztosításához. Gondoljunk csak a mezőgazdasági gépekre: a kombájnok, traktorok és permetezők hidraulikus rendszerei ezekre a szivattyúkra támaszkodnak a munkaeszközök (pl. vágóasztal, emelőkar, szórófej) pontos és erőteljes mozgatásához. A változó térfogatú axiáldugattyús szivattyúk lehetővé teszik, hogy a gép a terheléshez igazítsa a hidraulika teljesítményét, ezzel üzemanyagot takarítva meg és csökkentve a károsanyag-kibocsátást.
Az építőipari gépek, mint például a kotrógépek, homlokrakodók és daruk, szintén széles körben használják az axiáldugattyús szivattyúkat. Ezek a gépek extrém körülmények között dolgoznak, ezért a szivattyúknak megbízhatónak és tartósnak kell lenniük. A nagy nyomástűrő képesség és a robusztus felépítés biztosítja, hogy a gépek képesek legyenek a nehéz terhek emelésére és mozgatására.
A teherautók esetében az axiáldugattyús szivattyúk a billenőplatós rendszerekben, a darukban és a speciális felépítmények (pl. betonkeverők) működtetésében játszanak kulcsszerepet.
Lényeges szempont a mobil hidraulika területén a kompakt méret és a könnyű súly. Az axiáldugattyús szivattyúk tervezésekor ezeket a tényezőket is figyelembe veszik, hogy a gépek ne legyenek túlterheltek, és a helykihasználás optimális legyen. A modern axiáldugattyús szivattyúk elektronikus vezérléssel is rendelkezhetnek, ami tovább növeli a pontosságot és a hatékonyságot.
Az axiáldugattyús szivattyúk a megújuló energia területén: Szélenergia és vízenergia
A megújuló energia szektorban az axiáldugattyús szivattyúk kulcsfontosságú szerepet töltenek be, különösen a szélenergia és vízenergia hasznosításában. A szélenergia területén a szélturbinák lapátjainak állításához használt hidraulikus rendszerekben alkalmazzák őket. Ezek a szivattyúk biztosítják a lapátok optimális szögének beállítását a szél sebességéhez igazodva, ezáltal maximalizálva az energiatermelést. A precíz vezérlés és a gyors reakcióidő elengedhetetlen a hatékony működéshez.
A vízenergia alkalmazásokban, például a vízerőművekben, az axiáldugattyús szivattyúk a turbinák vezérlésében és a vízátvezető rendszerekben játszanak fontos szerepet. A nagy nyomású és térfogatáramú képességük lehetővé teszi a vízáramlás hatékony irányítását és szabályozását, ami elengedhetetlen a stabil energiatermeléshez és a berendezések védelméhez.
A megbízható és hatékony működésük miatt az axiáldugattyús szivattyúk elengedhetetlenek a modern szél- és vízerőművekben, hozzájárulva a megújuló energiaforrások szélesebb körű elterjedéséhez.
Emellett a karbantartás szempontjai is lényegesek. A zord környezeti feltételek (pl. tengeri szélparkok) fokozott igénybevételt jelentenek a szivattyúk számára, ezért a robosztus kialakítás és a korrózióálló anyagok használata kritikus fontosságú a hosszú élettartam és a minimális leállási idő biztosítása érdekében. A folyamatos monitoring és a megelőző karbantartás elengedhetetlen a problémák időbeni felismeréséhez és elhárításához.
Az axiáldugattyús szivattyúk karbantartása és javítása
Az axiáldugattyús szivattyúk megbízható működése nagymértékben függ a rendszeres karbantartástól és a szakszerű javításoktól. A megelőző karbantartás kulcsfontosságú a költséges leállások elkerülése érdekében.
A leggyakoribb karbantartási feladatok közé tartozik az olajszint ellenőrzése és cseréje. A szennyezett vagy alacsony olajszint súlyos károkat okozhat a szivattyúban. Javasolt a gyártó által előírt olaj használata és a csereperiódus betartása. Emellett fontos a szűrők rendszeres tisztítása vagy cseréje, mivel ezek megakadályozzák a szennyeződések bejutását a szivattyúba. Ellenőrizni kell a tömítéseket és a csatlakozásokat is szivárgások szempontjából.
A javítási munkálatok általában összetettebbek, és szakértelmet igényelnek. Gyakori problémák közé tartozik a dugattyúk kopása, a csapágyak meghibásodása, a szelepek nem megfelelő működése és a tömítések elhasználódása.
Hibaelhárítás során a következő lépéseket érdemes követni:
- A szivattyú zajának figyelése (szokatlan zajok problémára utalhatnak).
- A nyomás és a térfogatáram ellenőrzése (eltérések a specifikációktól hibát jelezhetnek).
- A szivattyú hőmérsékletének figyelése (túlmelegedés problémát jelezhet).
A javítás során mindig a gyártó által ajánlott alkatrészeket kell használni, és be kell tartani a javítási útmutatóban foglaltakat.
Ha a szivattyú jelentős javításra szorul, érdemes megfontolni a felújítást vagy a cserét. A felújítás általában költséghatékonyabb lehet, mint a csere, de csak akkor, ha a szivattyú szerkezeti állapota megfelelő. A cserét akkor érdemes választani, ha a szivattyú nagyon régi, vagy a javítás költségei meghaladják az új szivattyú árát.
Fontos megjegyezni, hogy a nem megfelelő karbantartás és a szakszerűtlen javítás a szivattyú élettartamának jelentős csökkenéséhez vezethet.
A gyakori problémák és azok megoldása
Az axiáldugattyús szivattyúk megbízhatóak, de azért előfordulhatnak problémák. Az egyik leggyakoribb a szivattyú zajos működése. Ennek oka lehet a levegő bejutása a rendszerbe, a kenőanyag hiánya, vagy kopott alkatrészek, például dugattyúk vagy csapágyak. A levegő bejutását a csatlakozások ellenőrzésével és meghúzásával, a kenőanyag hiányát pedig a megfelelő szint ellenőrzésével és feltöltésével orvosolhatjuk. Kopott alkatrészek esetén a csere elkerülhetetlen.
Egy másik gyakori probléma a teljesítmény csökkenése. Ezt okozhatja a szivattyú kopása, a beállítások elhangolódása, vagy a szűrők eltömődése. A szűrők rendszeres cseréje elengedhetetlen a megelőzéshez. A beállítások ellenőrzését és korrigálását szakemberre bízzuk. A kopás mértékétől függően javítás vagy csere lehet szükséges.
A hidraulikaolaj tisztasága kulcsfontosságú. A szennyezett olaj gyorsan tönkreteheti a szivattyút.
A szivárgás is gyakori probléma. Ennek oka lehet kopott tömítés, sérült csővezeték, vagy laza csatlakozás. A tömítések rendszeres ellenőrzése és cseréje, a csővezetékek karbantartása és a csatlakozások meghúzása segíthet megelőzni a szivárgást. Ha a szivárgás továbbra is fennáll, szakember segítségére lehet szükség.
Fontos a rendszeres karbantartás, mely magában foglalja az olajszint ellenőrzését, a szűrők cseréjét, a csatlakozások ellenőrzését és a szivattyú zajszintjének figyelését. Ezzel megelőzhetőek a komolyabb meghibásodások és meghosszabbítható a szivattyú élettartama.
A hidraulikaolaj szerepe és a megfelelő olaj kiválasztása
A hidraulikaolaj kulcsfontosságú szerepet tölt be az axiáldugattyús szivattyúk működésében. Nem csupán erőátviteli közegként funkcionál, hanem biztosítja a szivattyú alkatrészeinek kenését, hűtését és korrózióvédelmét is. A nem megfelelő olaj használata súlyos károkat okozhat, jelentősen csökkentve a szivattyú élettartamát és hatékonyságát.
A megfelelő olaj kiválasztásakor figyelembe kell venni a szivattyú üzemi körülményeit, a terhelést, a hőmérsékletet és a gyártó által ajánlott viszkozitást. A magas viszkozitású olaj nehézkesebb áramlást eredményezhet, míg az alacsony viszkozitású olaj nem biztosít elegendő kenést.
A hidraulikaolaj tisztasága kritikus fontosságú. A szennyeződések, mint például a por vagy a fémforgács, gyors kopást idézhetnek elő a szivattyú finom tűréshatárokkal rendelkező alkatrészeiben.
Ezért elengedhetetlen a rendszeres olajcsere és a megfelelő szűrők használata. A szűrők minősége és a szűrési finomság szintén befolyásolja a szivattyú élettartamát.
A szűrők fontossága és a szűrőcsere gyakorisága
Az axiáldugattyús szivattyúk érzékenyek a szennyeződésekre. A szűrők kulcsfontosságúak a hidraulikaolaj tisztán tartásában, megakadályozva ezzel a kopást és a károsodást a szivattyú finommechanikai alkatrészeiben. A szennyezett olaj jelentősen lerövidítheti a szivattyú élettartamát.
A szűrőcsere gyakorisága függ a működési környezettől és az olaj típusától. Általános szabályként, a hidraulikaolaj szűrőit legalább évente egyszer cserélni kell, de poros, szennyezett környezetben ez gyakrabban is indokolt lehet.
A szűrők rendszeres cseréje a legfontosabb karbantartási feladat az axiáldugattyús szivattyúk esetében, mivel ez a legbiztosabb módja a költséges javítások és a leállások elkerülésének.
A gyártó által javasolt szűrőtípus és csereperiódus betartása elengedhetetlen a szivattyú optimális működéséhez és a garancia érvényességének megőrzéséhez. Ne feledje, a megelőzés olcsóbb, mint a javítás!
